UHF/VHF頻段 更全面覆蓋
BF-TR951數字集群基站提供VHF或UHF頻段設計方案，能有效解決對管轄區域山區或城市不同場景下的信號覆蓋問題，為在各指揮中心部署調度客戶端，實現更高效的日常管理和指揮調度的需要及對基站遠程管理和控制能力。
多載波擴容 業務承載多
BF-TR951數字集群基站可根據用戶需求對系統容量進行靈活的升級擴容，最大支持?jǐn)U容配置至8載波，滿足在高用戶密度區域和高話務保障區的應用、輕松承載更多的集群業務量。
強大的系統故障弱化能力
BF-TR951數字集群基站提供故障弱化功能，核心網發生故障或者基站與核心網傳輸故障時，基站自動進入故障弱化模式，當局部的信道機故障僅減少通道數量，將不會影響基站功能的使用;基站與核心網斷鏈時，整站可弱化為單站模式工作。
同頻同播技術 頻譜利用率高
從根本上有效的解決了同頻基站覆蓋、聯網等問題，面對相鄰基站的部署允許采用相同的頻率，使終端在基站之間切換更加順暢;信號的覆蓋范圍和質量更強，從而保障多點覆蓋，使得整個覆蓋區場更加平均。其技術可實現一呼百應的全網通信、消除基站之間信號重疊區的同頻干擾、當基站故障弱化時自動切換為單站模式，有效的提高業主頻率資源利用率，有效的減少額外頻率的申請和占用。
堆疊單元設計 安裝更靈活

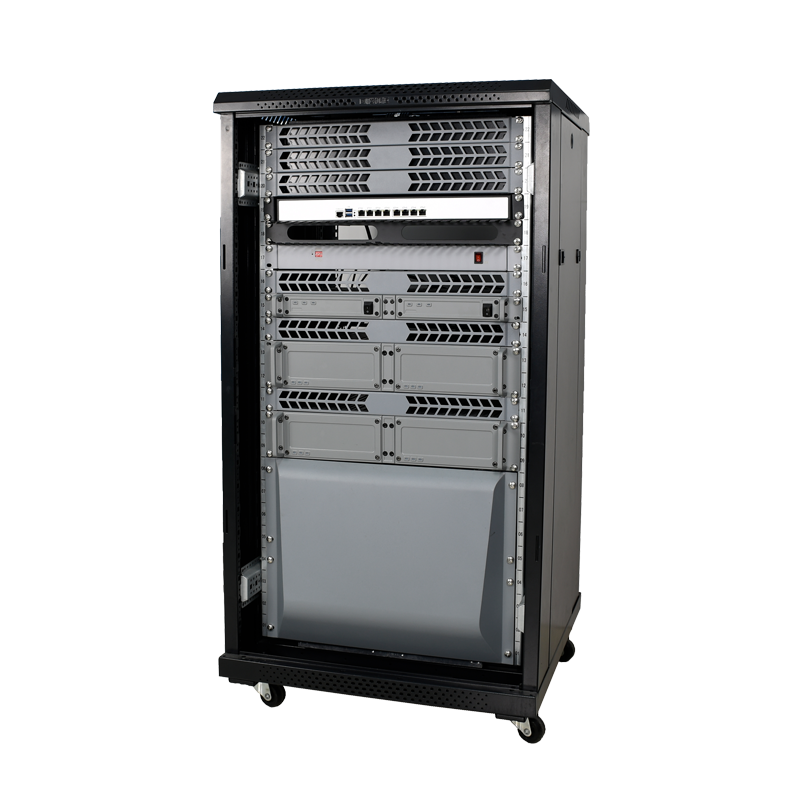

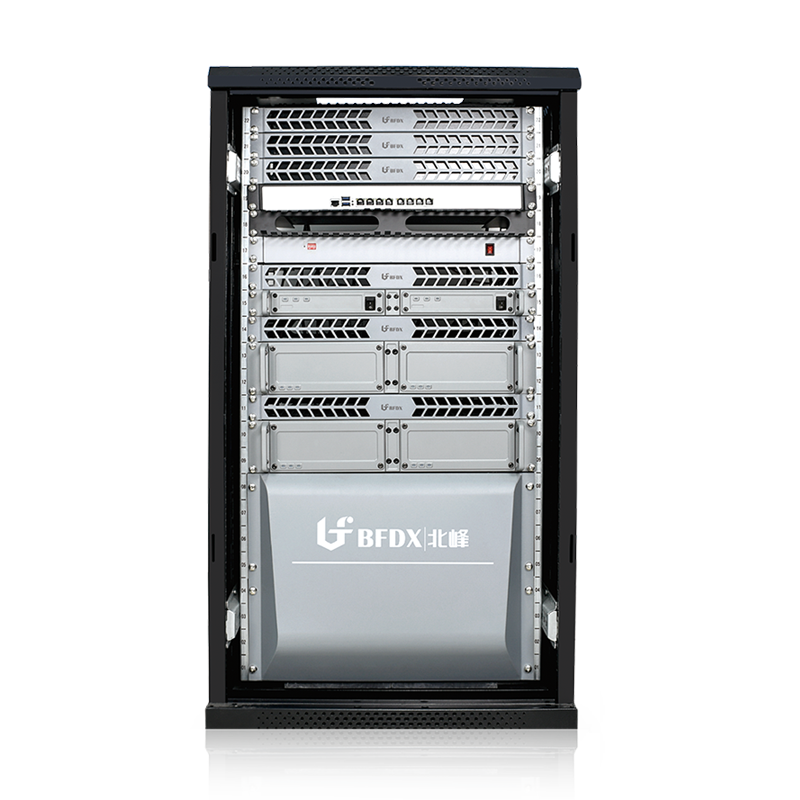

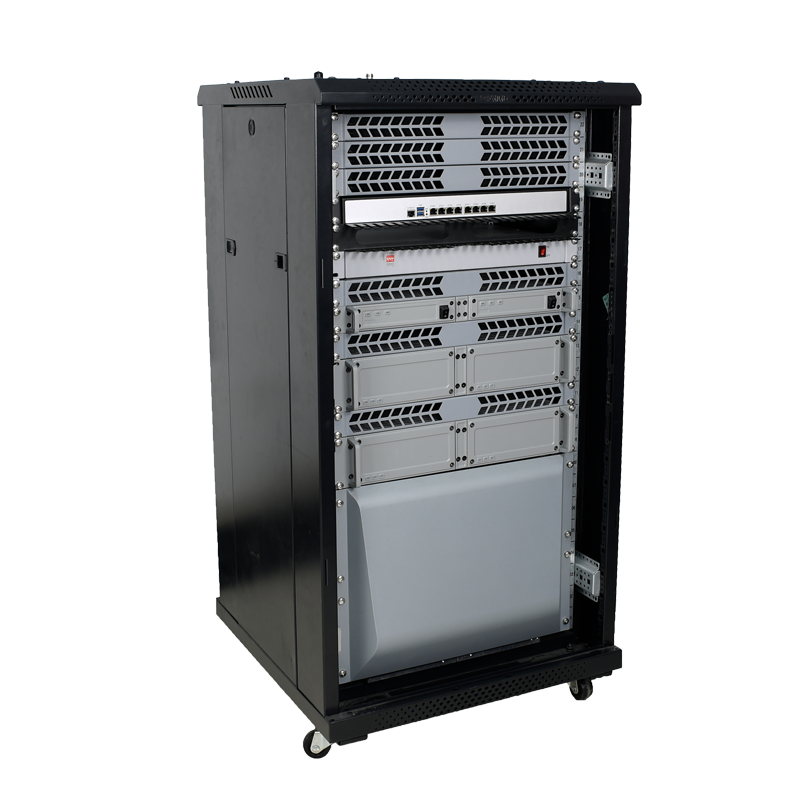

BF-TR951數字集群基站各主要單元在機柜內呈分布式部署，包括基站控制單元、信道機單元、供電單元、射頻收發系統等單元堆疊安裝，確保在機柜資源不充足的條件下更加靈活的進行基站建設。
散熱性能優越 品質更可靠
BF-TR951數字集群基站設備整機按軍工品質要求、采用全鑄鋁結構設計,能夠滿足基站高強度工作同時，其散熱性能優異，當內部降溫設備故障時，也能夠確保更持久、更穩定地工作。
|
總體 |
|
|
頻率范圍 |
VHF：136-174MHz |
|
載頻數量 |
1～4（單站最大定制至8載頻） |
|
多址方式 |
TDMA |
|
時隙數 |
2/載頻 |
|
調制方式 |
4FSK，調制指數為 0.27 |
|
載波間隔 |
使用腔體合路器：≥250kHz；使用寬帶合路器：≥25kHz |
|
工作帶寬 |
2MHz（VHF頻段）/5MHz（UHF頻段） |
|
雙工間隔 |
5.7MHz（VHF頻段）/10MHz（UHF頻段） |
|
工作電壓 |
220V AC |
|
整機最大功耗 |
4載頻：≤800W |
|
工作溫度 |
0℃～+60℃ |
|
儲存溫度 |
0℃～+70℃ |
|
工作濕度 |
5%RH～100%RH |
|
大氣壓強 |
79.5kPa～106kPa |
|
系統平均故障間隔時間MTBF |
10 萬小時 |
|
系統平均故障修復時間MTTR |
30分鐘 |
|
尺寸（寬 X 深 X 高） |
22U 機柜：≤600mm*600mm*1430 |
|
接收 |
|
|
靜態靈敏度 |
≤-116dBm@3%BER |
|
動態靈敏度 |
-108dBm@BER5% |
|
接收動態范圍 |
≥100dB |
|
頻率步進 |
12.5kHz |
|
共信道抑制 |
-12dB～0dB |
|
鄰道選擇性 |
≥60dB@12.5kHz |
|
互調響應抗擾性 |
≥70dB |
|
阻塞 |
≥95dB |
|
雜散響應抗擾性 |
≥70dB |
|
雜散發射 |
9.00kHz～1.00GHz：≤-57dBm@100kHz |
|
發射 |
|
|
信道機額定發射功率 |
50W |
|
FSK Error |
≤5% |
|
占用寬帶 |
≤8.5kHz |
|
最大調制頻偏 |
±3.15kHz |
|
頻率誤差 |
≤±100Hz |
|
互調衰減 |
≤-60dB |
|
鄰道功率比 |
≤-65dB @ 12.5KHz； |
|
頻率穩定度 |
0.5ppm |
|
鄰道功率比 |
≤-65dB@12.5kHz |
|
雜散發射 |
≤-36dBm@100kHz；≤-30dBm@1.0MHz |
|
整機接口 |
|
|
收發射頻接口 |
N-Female |
|
GNSS 同步接口 |
TNC-Female |
|
與 MSC 接口 |
RJ-45（以太網接口） |
